Zakład produkcyjny w północnych Chinach musiał zabezpieczyć swój obwodowy dostęp dla pieszych przed wtargnięciem, wspinaczką i przechodzeniem w tym samym czasie co inna osoba — bez konieczności zatrudniania strażnika przy każdej bramce. Zakład zainstalował półautomatyczne obrotowe bramki pełnej wysokości przy głównym wejściu dla personelu i w korytarzu prowadzącym do strefy warsztatowej o ograniczonym dostępie. Po latach użytkowania urządzenia działają nieprzerwanie, bez odnotowanych awarii.
Tło klienta
Lokalizacja: Północne Chiny — mroźne zimy, kurz, szerokie wahania temperatur sezonowych
Sektor: Produkcja / zakład przemysłowy
Punkty dostępu: Główne wejście dla personelu i korytarz do strefy warsztatowej o ograniczonym dostępie
Wymagania bezpieczeństwa: Zapobieganie wspinaczce, wysokie bezpieczeństwo kontroli ruchu pieszego, ścisłe zapobieganie przechodzeniu w tym samym czasie co inna osoba
Wzór działania: Dwie zmiany personelu dziennie, plus ruch kontrahentów i gości
Problem bezpieczeństwa
Zakład znajduje się na otwartym terenie przemysłowym, gdzie samo ogrodzenie obwodowe nie wystarczało. Trzy ryzyka wpłynęły na specyfikację:
Wspinaczka i przeskakiwanie. Bariery klapowe lub trójnożne do pasa można pokonać w kilka sekund; zakład potrzebował bariery wystarczająco wysokiej, aby wspinaczka była niepraktyczna.
Przechodzenie w tym samym czasie co inna osoba i "podwożenie". Dwóch ludzi przechodzących na jednej autoryzowanej karcie było rutyną podczas zmiany personelu — i było nie do przyjęcia dla audytora.
Obrót wsteczny. Po wejściu do rotora, ramiona można było popchnąć do tyłu, aby przepuścić drugą osobę.
Dostarczone rozwiązanie i specyfikacja techniczna
Parametr
Specyfikacja
Korzyść bezpieczeństwa
Typ produktu
Półautomatyczna obrotowa bramka pełnej wysokości
Obudowa pełnej wysokości blokuje wspinaczkę i przeskakiwanie
Wymiary
Dł. 2400 × Szer. 1350 × Wys. 2200 mm
Całkowita wysokość 2200 mm nie pozostawia uchwytu ani punktu podparcia dla intruza
Konfiguracja rotora
Rotor 120°, trójramienny
Jedna osoba na obrót 120° — komora przepuszcza jedną osobę naraz
Funkcja anty-cofania
Blokada anty-cofania 60°
Ramion nie można popchnąć do tyłu w trakcie przejścia; eliminuje to możliwość przechodzenia w tym samym czasie co inna osoba
Kontrola przechodzenia w tym samym czasie co inna osoba
Logika komory jednokrotnego wejścia
Każda autoryzowana karta daje dokładnie jeden obrót, jedną osobę
Mechanizm
Żółty ocynkowany zespół ruchomy
Powłoka cynkowa odporna na korozję i ścieranie w warunkach dużej ilości kurzu
Tryb pracy
Półautomatyczny (ręczne pchnięcie, tłumiony powrót)
Brak zużycia silnika z powodu ciągłego cyklowania; bezpieczny dla ruchu o dużym natężeniu podczas zmian personelu
Historia serwisowa
5–8 lat, brak zgłoszonych awarii
Zweryfikowane przez klienta po wieloletniej eksploatacji w terenie
Dlaczego półautomatyczna bramka pełnej wysokości była właściwym wyborem
Zmotoryzowane bramki pełnej wysokości są szybkie, ale silnik jest częścią najbardziej narażoną na zużycie podczas dwóch intensywnych zmian personelu dziennie, a zablokowana bramka podczas zmiany personelu to kryzys operacyjny. półautomatyczna jednostka eliminuje ryzyko: użytkownik przepycha rotor, a tłumiony mechanizm przywraca go do pozycji wyjściowej. Brak cyklowania silnika napędowego setki razy dziennie, brak sterownika, który mógłby ulec awarii, i brak awarii zasilania, która mogłaby uwięzić kogoś w komorze.
Jak działa konstrukcja zapobiegająca wspinaczce i przechodzeniu w tym samym czasie co inna osoba
Zapobieganie wspinaczce. Przy wysokości 2200 mm z zamkniętymi panelami bocznymi i obudową o szerokości 1350 mm konstrukcja nie zapewnia punktu zaczepienia. Ramiona rotora znajdują się znacznie powyżej wysokości pasa, więc nikt nie może przeskoczyć przez górę ani przecisnąć się między ramionami a ramą.
Rotor 120°, jedna osoba na obrót. Trójramienny rotor dzieli komorę na trzy sektory po 120°. Pchnięcie przepuszcza dokładnie jeden sektor — geometria sama w sobie wymusza wejście jednej osoby, niezależnie od oprogramowania.
Blokada anty-cofania 60°. Po tym, jak rotor przesunie się o 60° od pozycji wyjściowej, blokada mechaniczna zostaje włączona i ramion nie można popchnąć do tyłu. Osoba podążająca za posiadaczem karty nie ma możliwości przejścia; druga osoba jest fizycznie wykluczona.
Trwałość w klimacie północnych Chin
Zimy poniżej zera, wiatr niosący piasek i intensywny letni kurz są trudne dla sprzętu zewnętrznego. Ocynkowany żółty mechanizm został wybrany właśnie z tego powodu: warstwa cynku poświęca się przed stalą bazową, dzięki czemu powierzchnie łożyskowe rotora i zapadki blokujące pozostają wolne od rdzy i ścierania. Dzięki półautomatycznej architekturze liczba elementów zużywających się jest niewielka — stąd 5–8 lat bezawaryjnej pracy oryginalnego mechanizmu.
Wyniki i opinie klienta
Przy głównym wejściu nowe obrotowe bramki pełnej wysokości przywróciły zasadę "jedna karta — jedna osoba" podczas szczytowych zmian personelu bez zwiększania liczby strażników. Korytarz warsztatowy jest teraz rzeczywiście ograniczony: nie ma możliwości wspinaczki, a blokada anty-cofania 60° zamknęła lukę "podwożenia", którą zaznaczył zespół audytowy. Dziennik konserwacji nie wykazuje żadnych awarii w ciągu 5–8 lat eksploatacji.
Wniosek
Ten projekt fabryki w północnych Chinach pokazuje, dlaczego obrotowa bramka pełnej wysokości pozostaje referencyjnym rozwiązaniem wszędzie tam, gdzie wymagana jest prawdziwa ochrona przed wspinaczką i przechodzeniem w tym samym czasie co inna osoba. Obudowa o wysokości 2200 mm, rotor dla jednej osoby 120°, blokada anty-cofania 60° i odporny na zużycie ocynkowany mechanizm działają razem jako gwarancja mechaniczna, a półautomatyczna praca całkowicie eliminuje silnik z równania niezawodności.
W publicznym uniwersytecie w prowincji Guangdong w Chinach zespół zarządzający kampusem zastąpił starzejące się bramy wejściowe w trzech punktach o dużym natężeniu ruchu pieszego — wejściu do głównej biblioteki, holu budynku dydaktycznego i strefie akademików — rzędem bezszczotkowych bramek obrotowych z klapami. Kampus liczy ponad 20 000 studentów i pracowników, a poprzednie bramy po prostu nie były w stanie obsłużyć porannego szczytu w godzinach 7:40–8:20. Po konkurencyjnym przetargu uniwersytet wybrał bezszczotkową, ekonomiczną konfigurację bramek z klapami, która zapewniła wymierne zwiększenie przepustowości bez przekraczania budżetu kapitałowego.
Tło klienta
Lokalizacja: Prowincja Guangdong, Chiny (wilgotny klimat subtropikalny, duże natężenie ruchu pieszego)
Sektor: Szkolnictwo wyższe — kampus uniwersytetu publicznego
Obsługiwana populacja: Ponad 20 000 studentów, wykładowców i pracowników kampusu
Zmodernizowane punkty dostępu: Wejście do biblioteki, hol budynku dydaktycznego, strefa akademików
Poświadczenie dostępu: Integracja z kartą inteligentną kampusu / kodem QR / rozpoznawaniem twarzy
Wyzwania, przed którymi stanął uniwersytet
Tworzenie się kolejek w godzinach szczytu. Starsze bramy skrzydłowe przepuszczały około 15–18 osób na minutę; kolejki co rano cofały się o 40–60 metrów na plac kampusu.
Wysokie koszty utrzymania. Silniki szczotkowe wymagały częstej wymiany szczotek w wilgotnym klimacie Guangdong, generując powtarzalne koszty robocizny i przestoje.
Kwestie bezpieczeństwa. Studenci niosący parasole, laptopy i plecaki często uderzali w ruchome skrzydła; stare jednostki nie miały skutecznej ochrony przed odbiciem.
Dyscyplina budżetowa. Jako instytucja publiczna uniwersytet wymagał ekonomicznego rozwiązania o niskim całkowitym koszcie posiadania w ciągu pięcioletniego okresu użytkowania.
Ścisłe okno instalacyjne. Prace musiały zostać zakończone podczas ośmiotygodniowej przerwy wakacyjnej.
Dostarczone rozwiązanie i specyfikacja techniczna
Wybrany model to jednopasmowa bezszczotkowa bramka obrotowa z klapami i przezroczystymi akrylowymi skrzydłami, dostarczana w kompaktowej obudowie, pokazanej poniżej.
Parametr
Specyfikacja
Korzyść projektu
Wymiary
1500 mm x 280 mm x 990 mm (dł. x szer. x wys.)
Kompaktowa szerokość obudowy 280 mm zachowuje przestrzeń korytarza, podczas gdy długość 1500 mm mieści pełne skrzydło
Układ napędowy
Bezszczotkowy silnik prądu stałego
Brak zużycia szczotek węglowych, bezobsługowa praca, niższy poziom hałasu i znacznie dłuższy okres użytkowania
Płyta sterująca
Płyta sterownika silnika bezszczotkowego
Dokładne sprzężenie zwrotne pozycji, płynna rampa przyspieszenia, autodiagnostyka przy uruchomieniu
Skrzydła bariery
Przezroczysty akryl
Pełna widoczność dla personelu ochrony, nowoczesny wygląd, odporność na uderzenia i łatwość czyszczenia
Przepustowość
25–30 osób na minutę
Około 60% wyższy przepływ szczytowy niż w przypadku wymienionych bram
Ochrona przed kolizją
Mechaniczna ochrona przed kolizją + ochrona przed kolizją z oporem siły (podwójna ochrona)
Skrzydła pochłaniają uderzenia i odbijają się; moment obrotowy silnika ogranicza się przed obrażeniami lub uszkodzeniem
Pozycjonowanie
Ekonomiczna konfiguracja o dużej objętości
Najlepszy stosunek kosztu do pasa w ocenie przetargowej
Dane dotyczące wydajności po przekazaniu
Metryka
Przed modernizacją
Po modernizacji
Zweryfikowana przepustowość na pas
15–18 osób/min
25–30 osób/min
Długość kolejki w godzinach porannego szczytu
40–60 m
Poniżej 10 m
Konserwacja szczotek silnika
Co 6 miesięcy
Nie wymagana (bezszczotkowa)
Zgłoszone incydenty uderzenia w skrzydło
Powtarzające się co tydzień
Zero zgłoszeń obrażeń w pierwszym semestrze
Czas instalacji
—
Zakończono w ciągu 8 tygodni przerwy wakacyjnej
Jak działa podwójny system ochrony przed kolizją w praktyce
Dwie niezależne warstwy chronią studentów przy linii bramy:
Mechaniczna ochrona przed kolizją. Skrzydło akrylowe jest zamontowane na sprzęgle sprężynowym. Kiedy student ociera się lub uderza w skrzydło, skrzydło fizycznie ustępuje, zamiast zatrzymywać się gwałtownie, a następnie automatycznie wraca do pozycji wyjściowej. Brak zatrzymania silnika, brak pękniętego skrzydła.
Ochrona przed kolizją z oporem siły. Bezszczotkowy sterownik stale monitoruje prąd silnika. Jeśli opór przekroczy skonfigurowany próg — na przykład gdy osoba oprze się o skrzydło — napęd natychmiast się odwraca i zwalnia, ograniczając przyłożoną siłę znacznie poniżej poziomu, który mógłby spowodować obrażenia.
Dla kampusu, gdzie studenci chodzą ramię w ramię z parasolami, wózkami i rowerami jednocześnie, to połączenie okazało się decydującym czynnikiem w ocenie przetargowej.
Dlaczego wybrano konfigurację bezszczotkową
Wilgotne, nasycone solą powietrze w Guangdong jest notorycznie trudne dla silników szczotkowych: szczotki węglowe szybko się zużywają, a komutatory korodują. Przechodząc na silnik bezszczotkowy i bezszczotkową płytę sterującą, uniwersytet wyeliminował największy powtarzalny element konserwacyjny ze swojego pięcioletniego budżetu. Równocześnie napęd bezszczotkowy pracuje ciszej — co jest ważnym punktem dla wejścia do biblioteki — i zapewnia bardziej spójny moment obrotowy w całym cyklu pracy skrzydła, co jest dokładnie tym, czego wymaga utrzymanie 25–30 osób na minutę.
Wyniki i opinie klienta
W pierwszym pełnym semestrze eksploatacji trzy zmodernizowane punkty dostępu obsłużyły poranny szczyt bez ani jednej kolejki wykraczającej poza plac wejściowy. Ochrona kampusu zgłosiła zero obrażeń spowodowanych uderzeniem w skrzydło, a zespół ds. obiektów potwierdził brak konieczności konserwacji silnika. Kierownik projektu uniwersytetu podsumował wynik prosto: bramy sąekonomiczne, trwałe i szybkie— dokładnie te trzy priorytety, które zostały ustalone na początku przetargu.
Wniosek
Ten projekt na uniwersytecie w Guangdong pokazuje, że dobrze zaprojektowana, ekonomicznie pozycjonowana bezszczotkowa bramka obrotowa z klapami może zapewnić niezawodność klasy korporacyjnej przy budżecie instytucji publicznej. Kompaktowe wymiary, przezroczyste akrylowe skrzydła, zweryfikowana przepustowość 25–30 osób na minutę oraz warstwowa ochrona przed kolizją (mechaniczna i z oporem siły) stanowią powtarzalny schemat dla projektów kontroli dostępu na kampusach, w fabrykach i parkach biurowych na całym świecie.

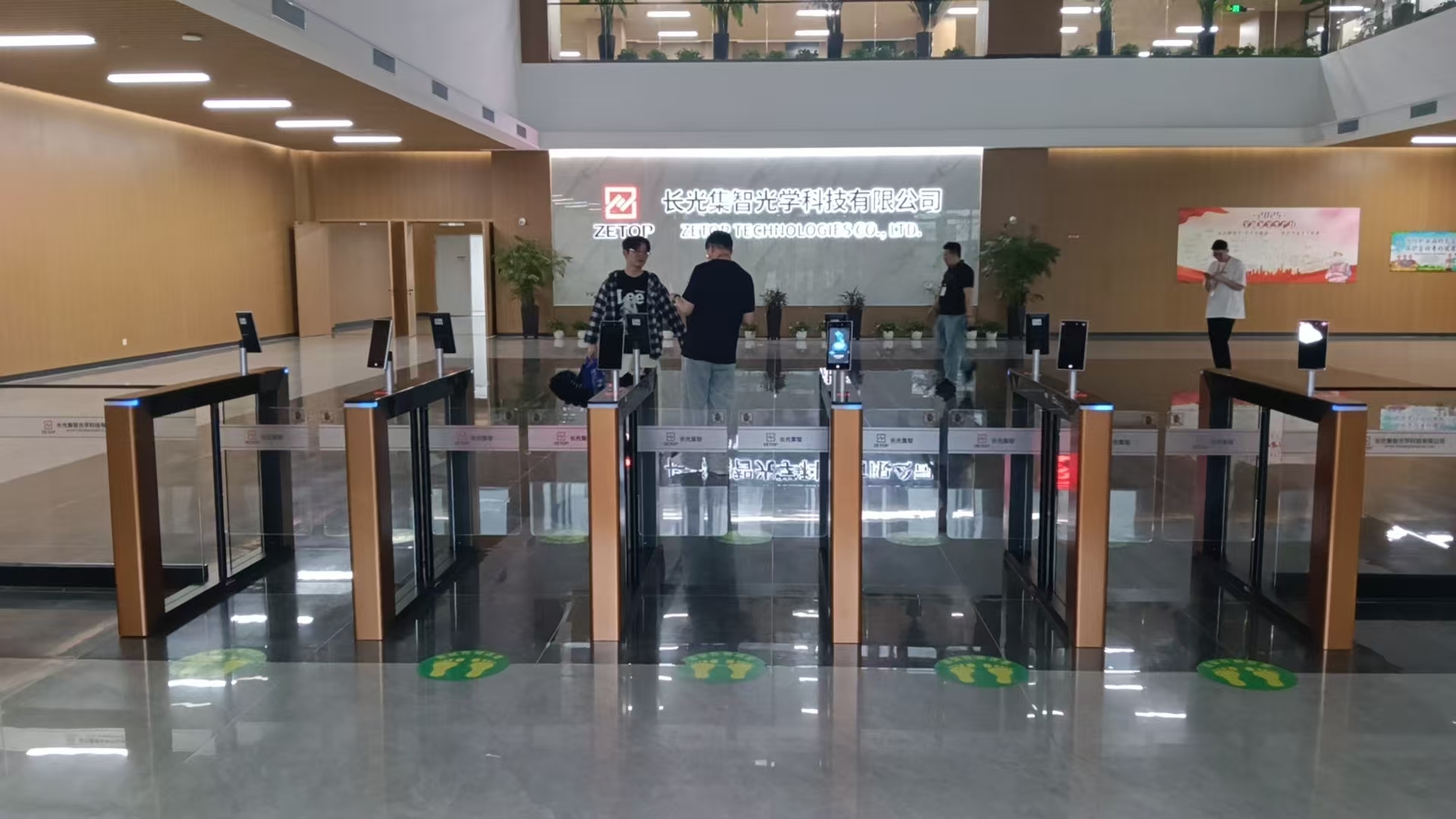

Hol biurowca to jedno z najbardziej widocznych i najszybciej poruszających się wejść w każdej nieruchomości komercyjnej. Musi obsługiwać duży codzienny przepływ pracowników i gości, wyglądać na tyle elegancko, aby pasować do marki budynku i zapobiegać przedostawaniu się osób nieupoważnionych – a wszystko to w tym samym czasie. Ten przypadek dotyczy projektu dostępu do holu opartego na bezszczotkowych bramkach wahadłowych z 8-parową detekcją podczerwieni i połączonym rozpoznawaniem twarzy + dostępem za pomocą kodu QR.
Tło projektu
Miejscem tym było główne lobby nowoczesnego biurowca. Kierownictwo potrzebowało rozwiązania do kontroli przejść, które wpasowałoby się w czyste, nowoczesne wnętrze, a jednocześnie obsługiwałoby ruch w godzinach szczytu. Kluczowe wymagania były jasne:
Elegancki, minimalistyczny wygląd pasujący do wystroju holu
Szybki, niezawodny przejazd dla pracowników w godzinach szczytu
Dwie metody dostępu: rozpoznawanie twarzy i kod QR
Dokładne wykrywanie anty-tailgatingu, aby zapobiec nieautoryzowanemu wejściu
Niski poziom hałasu i długa żywotność dla ciągłej codziennej pracy
Rozwiązanie: bezszczotkowe bramy obrotowe
Wybraną konfiguracją był zestaw bezszczotkowych bramek uchylnych zamontowanych przy wejściu do holu. Bariery obrotowe zapewniają szerokie, naturalne przejście, które pasuje do środowisk biurowych, a silnik bezszczotkowy zapewnia realne korzyści w holu, który działa przez cały dzień: płynniejsza i cichsza praca, mniejsze zużycie mechaniczne, wyższa efektywność energetyczna i zmniejszona konserwacja przez cały okres użytkowania produktu. Wąska, opływowa obudowa bramy i czyste wykończenie zapewniają dokładnie taki prosty, elegancki wygląd, jakiego oczekiwał klient.
8-parowa detekcja podczerwieni
Każdy tor został wyposażony w 8 par czujników podczerwieni. Gęsta matryca podczerwieni radykalnie poprawia dokładność wykrywania: odróżnia osobę od torby lub wózka, śledzi kierunek ruchu i zapobiega otwieraniu się za tyłem – to kluczowa funkcja bezpieczeństwa i ochrony w holu biura, gdzie pracownicy i goście przechodzą obok siebie. To gęste wykrywanie sprawia również, że przejście przez bramę jest szybsze i bezpieczniejsze, ponieważ drzwi nie zamkną się, gdy legalny użytkownik przejdzie w połowie przejścia.
Rozpoznawanie twarzy + dostęp za pomocą kodu QR
Warstwa dostępu łączyła terminale rozpoznawania twarzy z czytnikami kodów QR, zapewniając w budynku dwie uzupełniające się metody wejścia. Pracownicy mogą wchodzić do obiektu bez użycia rąk i po weryfikacji twarzy, natomiast goście, kontrahenci i pracownicy tymczasowi korzystają z kodów QR wydawanych za pośrednictwem systemu zarządzania gośćmi. Dzięki temu połączeniu doświadczenie jest wygodne dla zwykłych użytkowników i kontrolowane dla gości, bez konieczności dodawania oddzielnej bramki lub ręcznego punktu kontrolnego.
Podsumowanie konfiguracji produktu
Przedmiot
Specyfikacja
Typ produktu
Bezszczotkowa brama uchylna z barierką
Aplikacja
Hol główny budynku biurowego
Detekcja podczerwieni
8 par na tor
Metody dostępu
Rozpoznawanie twarzy + kod QR
Skończyć
Prosty, elegancki design
Kluczowe funkcje
Anti-tailgating, antykolizyjna, cicha praca
Wyniki i korzyści
Płynna przepustowość w godzinach szczytu i dostęp do twarzy bez użycia rąk
Elastyczne zarządzanie gośćmi za pomocą kodów QR
Niezawodne zabezpieczenie przed tylnymi światłami dzięki 8-parowemu czujnikowi podczerwieni
Ciche, niewymagające konserwacji silniki bezszczotkowe, przystosowane do całodziennej pracy
Czyste, nowoczesne wejście, które uzupełnia wizerunek marki budynku
Wniosek
W przypadku lobby budynków biurowych odpowiednie rozwiązanie do kontroli przejść równoważy wygląd, szybkość, bezpieczeństwo i niezawodność. Łącząc bezszczotkowe bramki z barierą uchylną, 8-parową detekcję podczerwieni i dostęp za pomocą twarzy + QR, projekt ten zapewnia eleganckie wejście, łatwe w obsłudze i bezpieczne z założenia — praktyczny punkt odniesienia dla podobnych projektów lobby komercyjnych.
